偽劣電纜為節省本錢，會選用很多的收回廢銅制作。這樣導致電纜的導體電阻上升，運行時溫度升高，乃至導致起火等嚴重后果。筆者曾經在某工廠擔任進料質量檢定（IQC）作業，一次工廠收購某品牌一批25平方100A的大電流電纜線一批，貨值到達數萬元。那么怎樣才能夠精確的斷定這批電纜的質量是否合格呢？通過一段時間研討，得出以下辦法，供咱們參閱。

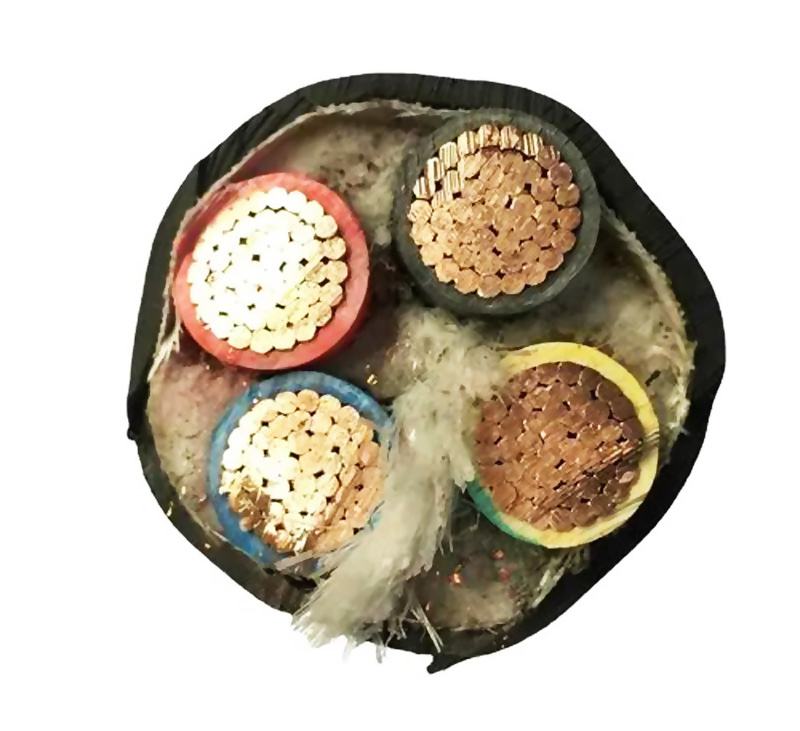

電纜由銅芯構成，承載電流用平方毫米來表明，例如25平方（毫米）標定承載為100A，6平方（毫米）標定承載為30A。當然，電纜由上千根細如發絲的銅線組成，不能直接的測出其直徑，依據待檢電纜的標稱25平方毫米，假如測驗出被檢電纜的阻抗，即可判別其合格與否。可是關于粗如拇指的電纜而言，即使你用萬分之一精度的電阻表，恐怕觸摸電阻都早已超過了電纜電阻，導致測驗毫無疑義。為此，我實驗選用了電流電壓法，得到了令人信服的定論。
首要，咱們假定電纜為純銅制作。查電工數據可知：長度為1米，面積為1平方毫米的的銅電阻值為0.017歐姆。依據這個值,咱們測驗出一段電纜的電阻，即可計算出他的相對直徑，用這個相對直徑與其標稱直徑相比較，能夠看出銅電纜的銅有多少“水分”。
實驗進程如下：隨機削減待測電纜2根，每段長度為2.5米。并在兩頭別離焊接100A的銅接線片。短接在一臺30A直流規范電源上，直流規范電源設定輸出為電流為30A,用一個一般的DT9204型4位半數字萬用表的200MV檔，測驗其兩頭的電壓降，得出該值后，
依據歐姆定律計算出他的電阻值以及直徑。
|
樣本(電流30A) |
長度 |
總電壓降 |
每米壓降 |
每米電阻值 |
計算直徑 |
|
1 |
2.5米 |
110.08mv |
44.03mv |
1.467毫歐姆 |
11.59平方毫米 |
|
2 |
2.5米 |
103.86mv |
41.54mv |
1.385毫歐姆 |
12.27平方毫米 |
由以上計算成果可見，該兩段電纜的計算直徑僅僅為11.59平方毫米和12.27平方毫米，離標稱值25平方毫米相差甚遠，可見水份多多。
為了使實驗進程更有說服力， 咱們還使用了兩條已知合格的比照電纜進行了比照測驗，
這兩根電纜相同也是25平方100A電纜，長度別離為3.5米和4.5米，測驗成果如下：
|
樣本(電流30A) |
長度 |
總電壓降 |
每米壓降 |
每米電阻值 |
計算直徑 |
|
1 |
3.5米 |
77.08mv |
22.025mv |
0.734毫歐姆 |
23.16平方毫米 |
|
2 |
4.5米 |
99.10mv |
22.022mv |
0.734毫歐姆 |
23.16平方毫米 |
這個測驗成果計算出的直徑為23.16平方毫米與標稱值25平方毫米適當挨近，由此可見，待測驗的電纜與已知合格的電纜的計算直徑相差近一半，充分證明待測電纜為偽劣產品。
